ساترن 5

ساترن 5

أول صاروخ ساترن 5، AS-501، قبل اطلاق أپولو 4
الوظيفة	مركبة إطلاق لرحلات مأهولة إلى LEO والقمر
Manufacturer	بوينغ (S-IC) North American (S-II) Douglas (S-IVB)
Country of origin	الولايات المتحدة
Size
Height	110.6 م (363 ft)
Diameter	10.1 m (33 ft)
Mass	3,038,500 كگ (6,699,000 lb)
المراحل	3
Capacity |حمولة إلى بالقرب من القمر |47,000 kg (100,000 lb) |-
الحمولة إلى LEO	118,000 kg (260,000 lb)
الصواريخ ذات الصلة
العائلة	ساترن
Derivative work	Saturn INT-21
يقارَن بـ	N1 rocket
تاريخ الإطلاق
الحالة	أحيل للتقاعد
مواقع الإطلاق	LC-39, Kennedy Space Center
إجمالي الإطلاقات	13 (including INT-21)
النجاح	13 (see note)
الفشل	0
فشل جزئي	2 (see Apollo 6 and Apollo 13)
أول طيران	November 9, 1967 (SA-501)
آخر طيران	December 6, 1972 (May 14, 1973 - INT-21)
الأولى stage – S-IC
Powered by	5 روكت داين F-1
Maximum thrust	34.02 MN (7,648,000 lbf)
Specific impulse	263 sec (2580 N-s/kg)
Burn time	150 seconds
Propellant	RP-1/LOX
الثانية stage – S-II
Powered by	5 روكت داين J-2
Maximum thrust	5 MN (1,000,000 lbf)
Specific impulse	421 sec (4130 N-s/kg)
Burn time	360 seconds
Propellant	LH2/LOX
الثالثة stage – S-IVB
Powered by	1 روكت داين J-2
Maximum thrust	1 MN (225,000 رطلق)
Specific impulse	421 ث (4130 N-s/كج)
Burn time	165 + 335 seconds (2 burns)
Propellant	LH2/LOX

زحل 5 (يطلق عليه 'ساترن خمسة - Saturn V'، معروف شعبيا بصاروخ القمر) و هو صاروخ الوقود السائل متعدّد المراحل القابل للإستهلاك استخدم من طرف كل من برنامج أبولو التابع لناسا و برنامج سكايلاب من 1967 حتى 1973.

 مركبات وإطلاقات ساترن 5

ساترن 5 كان يمكن اطلاقه ليلاً أو نهاراً، صحواً أو غيماً ، في الوقت المناسب للوصول إلى غايته، كما يظهر في هذا المونتاج (التركيب) من صور الإطلاقات.

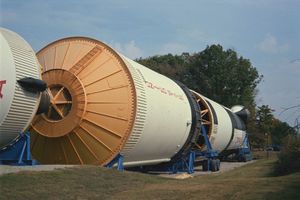

زحل 5 معروض على الارض.

الرقم التسلسلي	الرحلة	تاريخ الإطلاق	ملاحظات
SA-501	أپولو 4	9 نوفمبر, 1967	أول رحلة اختبار، نجاح كامل.
SA-502	أپولو 6	April 4, 1968	Second test flight, with some serious second and third stage problems occurring.
SA-503	أپولو 8	December 21, 1968	First manned flight of Saturn V and lunar orbit
SA-504	أپولو 9	March 3, 1969	Earth orbit LM test
SA-505	أپولو 10	May 18, 1969	Lunar orbit LM test
SA-506	أپولو 11	July 16, 1969	First manned lunar landing
SA-507	أپولو 12	November 14, 1969	Landed near Surveyor 3. Vehicle was struck twice by lightning after liftoff with no serious damage.
SA-508	أپولو 13	April 11, 1970	Mission aborted en route to moon, crew saved.
SA-509	أپولو 14	January 31, 1971	Landed near Fra Mauro
SA-510	أپولو 15	July 26, 1971	First Lunar Rover
SA-511	أپولو 16	April 16, 1972	هبطت في ديكارت
SA-512	أپولو 17	December 6, 1972	First and only night launch; Final Apollo lunar mission
SA-513	Skylab 1	14 مايو, 1973	Two-stage Skylab version (Saturn INT-21)
SA-514	غير مستعمل		Designated but never used for Apollo 18/19
SA-515	غير مستعمل		Designated but never used as a backup Skylab launch vehicle

 وسائط

Launch of Apollo 15: T-30s through T+40s.

 انظر أيضاً

• Comparison of heavy lift launch systems

 المصادر

• Akens, David S (1971). Saturn illustrated chronology: Saturn's first eleven years, April 1957 - April 1968. NASA - Marshall Space Flight Center as MHR-5. Also available in PDF format. Retrieved on 2008-02-19.
• Benson, Charles D. and William Barnaby Faherty (1978). Moonport: A history of Apollo launch facilities and operations. NASA. Also available in PDF format. Retrieved on 2008-02-19. Published by University Press of Florida in two volumes: Gateway to the Moon: Building the Kennedy Space Center Launch Complex, 2001, ISBN 0-8130-2091-3 and Moon Launch!: A History of the Saturn-Apollo Launch Operations, 2001 ISBN 0-8130-2094-8
• Bilstein, Roger E. (1996). Stages to Saturn: A Technological History of the Apollo/Saturn Launch Vehicles. NASA SP-4206. ISBN 0-16-048909-1. Also available in PDF format. Retrieved on 2008-02-19.
• Lawrie, Alan (2005). Saturn, Collectors Guide Publishing, ISBN 1-894959-19-1
• Orloff, Richard W (2001). Apollo By The Numbers: A Statistical Reference. NASA. Also available in PDF format. Retrieved on 2008-02-19. Published by Government Reprints Press, 2001, ISBN 1-931641-00-5
• Final Report - Studies of Improved Saturn V Vehicles and Intermediate Payload Vehicles (PDF). NASA - George C. Marshall Space Flight Center under Contract NAS&-20266. Retrieved on 2008-02-19.
• Saturn 5 launch vehicle flight evaluation report: AS-501 Apollo 4 mission (PDF). NASA – George C. Marshall Space Flight Center (1968). Retrieved on 2008-02-19.
• Saturn 5 launch vehicle flight evaluation report: AS-508 Apollo 13 mission (PDF). NASA – George C. Marshall Space Flight Center (1970). Retrieved on 2008-02-19.
• Saturn V Flight Manual - SA-503 (PDF). NASA – George C. Marshall Space Flight Center (1968). Retrieved on 2008-02-19.
• Saturn V Press Kit. Marshall Space Flight Center History Office. Retrieved on 2008-02-19.
