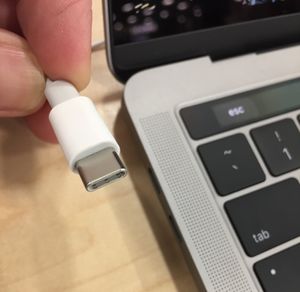

يو إس بي-سي، كان يُعرف باسم يو إس بي-النوع سي، هو نظام توصيل يو إس بي ذو 28 مشبك، والذي يتميز بموصلين متماثلين دائريين.[2]

نُشرت المواصفة يو إس بي-سي 1.0 من قبل منتدى منفذي اليو إس بي وتم الانتهاء منها في أغسطس 2014.[3] شهدت تطوراً ضئيلاً في نفس الوقت باسم المواصفة يو إس بي 3.1. في يوليو 2016، اعتمدها منتدى منفذي اليو إس بي باسم "IEC 62680-1-3".[4]

لا يتطلب الجهاز المزود بموصل النوع سي إلى التزود بالنظام يو إس بي 3.1، موصل طاقة اليو إس بي، أو أي نظام بديل: الموصل من النوع سي شائع في الكثير من التقنيات لكن لا يلزم وجوده إلا على عدد قليل منها.[5][6]

يو إس بي 3.2، أُطلق في سبتمبر 2017، بدلاً من المعيار يو إس بي 3.1. وهو يحافظ على وجود نظامي البيانات سوپرسپيد و''سوپرسپيد+ يو إس بي 3.1 ويظرح نظامين جديدن لنقل البيانات من سوپرسپيد_ على الموصل يو إس بي سي باستخدام عملية ثنائية المسار، بمعدل بيانات 10 و20 گ.ب/ث (1250 و2500 م.ب/ث).

نظرة عامة

الاسم

يو إس بي النوع سي ويو إس بي-سي هما اسمان تجاريان من منتدى منفذي اليو إس بي.

الموصلات

مقبس يو إس بي-سي

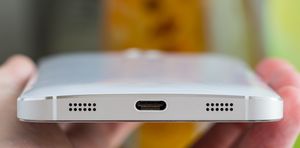

منفذ يو إس بي-سي (مستقبل) على هاتف محمول.


الكابلات

الأجهزة

النظم

المواصفات

مواصفات كابل ووصلة يو إس بي-سي ومواصفة

المقابس

USB-C receptacle A pin layout
الشوكة الاسم الوصف
A1 GND Ground return
A2 SSTXp1 SuperSpeed differential pair #1, TX, positive
A3 SSTXn1 SuperSpeed differential pair #1, TX, negative
A4 VBUS Bus power
A5 CC1 Configuration channel
A6 Dp1 USB 2.0 differential pair, position 1, positive
A7 Dn1 USB 2.0 differential pair, position 1, negative
A8 SBU1 Sideband use (SBU)
A9 VBUS Bus power
A10 SSRXn2 SuperSpeed differential pair #4, RX, negative
A11 SSRXp2 SuperSpeed differential pair #4, RX, positive
A12 GND Ground return
USB-C receptacle B pin layout
الشوكة الاسم الوصف
B12 GND Ground return
B11 SSRXp1 SuperSpeed differential pair #2, RX, positive
B10 SSRXn1 SuperSpeed differential pair #2, RX, negative
B9 VBUS Bus power
B8 SBU2 Sideband use (SBU)
B7 Dn2 USB 2.0 differential pair, position 2, negative[أ]
B6 Dp2 USB 2.0 differential pair, position 2, positive[أ]
B5 CC2 Configuration channel
B4 VBUS Bus power
B3 SSTXn2 SuperSpeed differential pair #3, TX, negative
B2 SSTXp2 SuperSpeed differential pair #3, TX, positive
B1 GND Ground return
USB-C receptacle pinout end-on view


المقابس

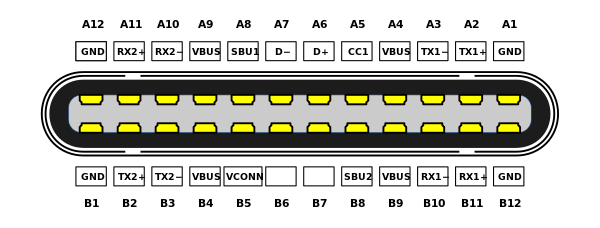

USB-C plug pinout end-on view


الكابلات

Full-featured USB 3.1 and 2.0 Type-C cable wiring
المقبس-1، يو إس بي-سي كابل يو إس بي-سي المقبس-2، يو إس بي-سي
الشوكة الاسم لون السلك الرقم الاسم الوصف 2.0 [ب] الشوكة الاسم
الغلاف الواقي الجديلة الجديلة الواقي جديلة الكابل الخارجية ✓ الغلاف الواقي
A1, B12,
B1, A12 		GND مطلي قصدير 1 GND_PWRrt1 Ground for power return ✓ A1, B12,
B1, A12 		GND
16 GND_PWRrt2 ✗
A4, B9,
B4, A9 		VBUS أحمر 2 PWR_VBUS1 VBUS power ✓ A4, B9,
B4, A9 		VBUS
17 PWR_VBUS2 ✗
B5 VCONN أصفر
18 PWR_VCONN VCONN power, for powered cables[ت] ✓ B5 VCONN
A5 CC أزرق 3 CC Configuration channel ✓ A5 CC
A6 Dp1 أبيض 4 UTP_Dp[أ] Unshielded twisted pair, positive ✓ A6 Dp1
A7 Dn1 أخضر 5 UTP_Dn[أ] Unshielded twisted pair, negative ✓ A7 Dn1
A8 SBU1 أحمر 14 SBU_A Sideband use A ✗ B8 SBU2
B8 SBU2 أسود 15 SBU_B Sideband use B ✗ A8 SBU1
A2 SSTXp1 أصفر [ث] 6 SDPp1 Shielded differential pair #1, positive ✗ B11 SSRXp1
A3 SSTXn1 بني [ث] 7 SDPn1 Shielded differential pair #1, negative ✗ B10 SSRXn1
B11 SSRXp1 أخضر [ث] 8 SDPp2 Shielded differential pair #2, positive ✗ A2 SSTXp1
B10 SSRXn1 برتقالي [ث] 9 SDPn2 Shielded differential pair #2, negative ✗ A3 SSTXn1
B2 SSTXp2 أبيض [ث] 10 SDPp3 Shielded differential pair #3, positive ✗ A11 SSRXp2
B3 SSTXn2 أسود [ث] 11 SDPn3 Shielded differential pair #3, negative ✗ A10 SSRXn2
A11 SSRXp2 أحمر [ث] 12 SDPp4 Shielded differential pair #4, positive ✗ B2 SSTXp2
A10 SSRXn2 أزرق [ث] 13 SDPn4 Shielded differential pair #4, negative ✗ B3 SSTXn2
  1. ^ أ ب ت ث There is only a single non-SuperSpeed differential pair in the cable. This pin is not connected in the plug/cable. خطأ استشهاد: وسم <ref> غير صالح؛ الاسم "dp2.0" معرف أكثر من مرة بمحتويات مختلفة.
  2. ^ USB 2.0 Type-C cables do not include wires for SuperSpeed or sideband use.
  3. ^ VCONN must not traverse end-to-end through the cable. Some isolation method must be used.
  4. ^ أ ب ت ث ج ح خ د Wire colors for differential pairs are not mandated.

مواصفات USB-IF

مواصفات شريك الوضع البديل

List of Alternate Mode partner specifications
الشعار الاسم البيانات الپروتوكول
DP from DisplayPort.svg DisplayPort Alternate Mode نُشر في سبتمبر 2014 DisplayPort 1.4[7][8]
Mobile High-Definition Link (logo).svg Mobile High-Definition Link (MHL) Alternate Mode Announced in November 2014[9] MHL 1.0, 2.0, 3.0 and superMHL 1.0[10][11][12][13]
ThunderboltFulmine.svg Thunderbolt Alternate Mode أُعلن في يونيو 2015[14] Thunderbolt 3 (carries DisplayPort 1.2, and starting with Titan Ridge DisplayPort 1.4)[14][15][16][17]
High Definition Multimedia Interface Logo.svg HDMI Alternate Mode أُعلن في سبتمبر 2016[18] HDMI 1.4b[19][20][21][22]
VirtualLink Alternate Mode أُعلن في يوليو 2018[23] VirtualLink 1.0 (not yet standardized)[24]

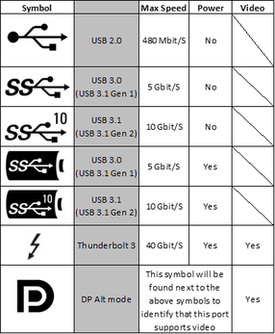

جدول يوضح الپروتوكولات المختلفة المدعومة بيو إس بي-سي.


مصفوفة دعم پروتوكول الوضع البديل لكابلات ومحولات يو إس بي-سي
الوضع كابل يو إس بي سي 3.1 [أ] كابل المحول أو المحول الإنشاء
USB[ب] DisplayPort ثندربولت superMHL HDMI HDMI DVI-D Component video
3.1 1.2 1.4 20 گ.ب/ث 40 گ.ب/ث 1.4b 1.4b 2.0b single-link dual-link (YPbPr, VGA/DVI-A)
DisplayPort نعم نعم Does not appear لا Passive
Does not appear اختياري نعم نعم نعم نشط
Thunderbolt نعم[ت] نعم[ت] Does not appear نعم نعم[ث] Does not appear لا Passive
Does not appear اختياري اختياري نعم نعم نعم نعم نشط
MHL نعم Does not appear نعم Does not appear نعم لا نعم لا لا Passive
Does not appear اختياري Does not appear نعم Does not appear نعم نشط
HDMI Does not appear نعم نعم لا نعم لا لا Passive
اختياري Does not appear نعم نشط
  1. ^ USB 2.0 and USB Power Delivery are available at all times in a Type-C cable
  2. ^ USB 3.1 can be transmitted simultaneously when the video signal bandwidth requires two or fewer lanes.
  3. ^ أ ب Is only available in Thunderbolt 3 DisplayPort mode.
  4. ^ Thunderbolt 3 40 Gbit/s passive cables are only possible <0.5 m due to limitations of current cable technology.

استخدام شوكة استقبال يو إس بي-سي في أوضاع مختلفة

يو إس بي 2.0/1.1

GND TX1+ TX1− VBUS CC1 D+ D− SBU1 VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS SBU2 D− D+ CC2 VBUS TX2− TX2+ GND

يو إس بي توصيل الطاقة

GND TX1+ TX1− VBUS CC1 D+ D− SBU1 VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS SBU2 D− D+ CC2 VBUS TX2− TX2+ GND

يو إس بي 3.0/3.1/3.2

GND TX1+ TX1− VBUS CC1 D+ D− SBU1 VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS SBU2 D− D+ CC2 VBUS TX2− TX2+ GND

الوضع البديل

GND TX1+ TX1− VBUS CC1 D+ D− SBU1 VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS SBU2 D− D+ CC2 VBUS TX2− TX2+ GND

وضع ملحق التصحيح

GND TX1+ TX1− VBUS CC1 D+ D− SBU1 VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS SBU2 D− D+ CC2 VBUS TX2− TX2+ GND


GND TS1 TS2 VBUS CC1 TS6 TS7 TS5 VBUS TS4 TS3 GND
GND TS3 TS4 VBUS TS5 TS7 TS6 CC2 VBUS TS2 TS1 GND

وضع ملحق محول الصوت

GND TX1+ TX1− VBUS CC1 R L MIC VBUS RX2− RX2+ GND
GND RX1+ RX1− VBUS AGND L R CC2 VBUS TX2− TX2+ GND


TRRS rings wiring to Type-C male plug (Figure A-2 of USB Type-C Cable and Connector Specification Release 1.3)
TRRS Socket Analog Audio Signal USB Type-C male plug
Tip L D- (Data -)
Ring1 R D+ (Data +)
Ring2 MIC/GND SBUS1 or SBUS2
Sleeve MIC/GND SBUS2 or SBUS1
DETECT1 Plug presence detection switch CC & VCONN
DETECT2 Plug presence detection switch GND

دعم البرمجيات

دعم الأجهزة

  • يُعد الجهاز اللوحي نوكيا N1 المقدم من شركة نوكيا هو أول جهاز في العالم يقوم بدعم تقنية يو إس بي-سي والذي تم طرحه في يناير عام 2015.
  • أضيف دعم هذا الناقل الجديد لأجهزة ماك پروبرو الخاصة بالعام 2015 والمقدمة من شركة أپل.

أجهزة يو إس بي-سي

كابلات يو إس بي-سي

قضايا الطاقة

قضايا التوافق

التوافق مع محولات الصوت

USB-C to 3.5 mm audio adapters and USB sound cards compatibility
الوضع الداعم المواصفات الأجهزة USB-C adapters with DACs (active adapters) USB-C adapters without DACs (passive adapters)
Digital audio output Audio Device Class 3.0 (digital audio) Google Pixel 2, HTC U11,
Essential Phone, Razer Phone etc. 		✓

Digital-to-analog conversion by adapter

✗

Incompatible (conversion required)

Analog audio output Audio Device Class 3.0 (digital audio)

Audio Adapter Accessory Mode (analog audio)

Moto Z2 Force, Sony Xperia XZ2,
Huawei P20 Pro, LeEco, Xiaomi phones etc. 		✓

Digital-to-analog conversion by adapter

✓

Analog passthrough (no conversion)

التوافق مع تقنيات الشحن السريع الأخرى
